| กลุ่ม
Axial flow
ใบกวนประเภทนี้จะให้การไหลในแนวขนานกับเพลา
เหมาะสำหรับการผสมของเหลวให้เข้ากัน หรือการทำให้ของแข็งแขวนลอยอยู่ในของเหลว
ประกอบด้วย |
|
| |
|
|
|
|
| Propeller หรือเรียกเต็มๆว่า
Marine propeller เป็นใบกวนที่เปลี่ยนมุมใบอย่างต่อเนื่องจากดุมใบ
(hub) ถึงปลายใบ (tip) ระยะที่ของเหลวถูกขับเคลื่อนไปเมื่อใบหมุน
1 รอบ เรียกว่า pitch ซึ่งโดยปกติจะมีระยะทางเท่ากับเส้นผ่านศูนย์กลางใบ
เรียกว่า square pitch โดยทั่วไปใบชนิดนี้จะใช้กับถังขนาดเล็กที่ความเร็วรอบสูง
เหมาะสำหรับของเหลวที่ความหนืดต่ำ โดยอาจติดตั้งเยื้องศูนย์กลางโดยไม่มีแผ่นกั้น
( off center without baffles) หรือติดตั้งในแนวเอียงกับขอบถัง
( inclined without baffles) |
|
 |
|
|
|
|
|
| Hydrofoil หรือ Fluidfoil (HF-3)
บางทีเรียกว่า Modified propeller การสร้างใบ Propeller
ต้องดัดมุมใบให้ได้ขนาดที่ต้องการตั้งแต่ดุมใบถึงปลายใบ
ซึ่งมีความยากลำบากในการสร้างใบขนาดใหญ่ ใบ Hydrofoil จึงถูกทำให้โค้ง
(curve) เพื่อลดการเสียดทานการไหล รวมทั้งความกว้างของใบที่หลู่ปลาย
(taper) ทำให้การดันของเหลวมีขนาดเท่าๆกันตั้งแต่ดุมใบถึงปลายใบ
จึงลดอัตราการเฉือน(shear rate ) ให้น้อยที่สุดเท่าที่จะทำได้
ทำให้เป็นใบที่ประหยัดพลังงาน เหมาะสำหรับของเหลวที่มีความหนืดน้อยถึงปานกลาง |
|
|
|
|
|
|
|
| High efficiency (HE-3)
โดยปกติใบ Turbine จะเป็นใบที่ใช้ในการผสมทั่วไป โดยใบที่ทำมุมเอียงกับแนวนอนหรือแนวดิ่ง
เรียกว่า Pitched blade เมื่อนำใบ Pitched blade turbine
ไปกวนของเหลวจะพบว่าเกิดฝอยของเหลว (vortices) ที่หลังใบเป็นจำนวนมาก
ฝอยเหล่านี้จะทำให้ประสิทธิภาพในการกวนลดลง ดังนั้นจึงมีการปรับให้ส่วนหน้าของใบ
(leading edge) มุมต่ำลง เพื่อลดฝอยหลังใบ รวมทั้งปรับขนาดของมุมเอียงให้เล็กลง
จึงทำให้ได้ใบที่มีประสิทธิภาพสูง โดยใช้พลังงานต่ำกว่าใบ
Turbine ที่อัตราการไหลหรือ pumping capacity เท่าเทียมกัน |
|
|
|
|
|
|
|

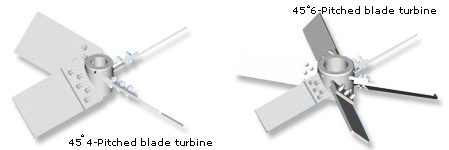

| Pitched blade turbine
เป็นใบกวนที่สามารถใช้งานได้ทั่วไป ตั้งแต่ของเหลวความหนืดต่ำจนถึงความหนืดสูง
ซึ่งขึ้นอยู่กับการออกแบบ รวมทั้งสามารถใช้จำนวนใบได้ตั้งแต่
4 12 ใบ โดยจำนวนใบยิ่งมากก็ยิ่งใช้กำลังงานมาก แต่ก็ให้อัตราการไหลที่มากขึ้น
แม้ว่าจะเป็นใบที่ไม่ได้ให้ประสิทธิภาพสูงสุดในการกวน แต่ใบ
Pitched blade turbine ก็สามารถทำงานได้ดีกว่าใบ Hydrofoil
และใบ High efficiency ที่ค่าความหนืดสูงๆ หรือค่า Reynolds
number (Re) ต่ำๆน้อยกว่า 1,000 |
|
|
|
|
|
|
|

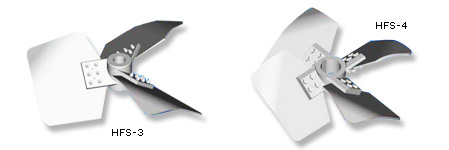

| Hydrofoil with high solidity
(HFS-3 or HFS-4) solidity ratio หมายถึงสัดส่วนของพื้นที่ใบต่อพื้นที่ของวงกลมซึ่งมีเส้นผ่านศูนย์กลางเท่าขนาดใบ
เป็นที่ทราบกันดีว่าใบ Hydrofoil ทั่วไปซึ่งมี solidity
ratio 31- 35 % เหมาะที่จะใช้กวนของเหลวที่มีความหนืดต่ำหรือมีค่า
Reynolds number มากกว่า 2,000 ขึ้นไป สำหรับ Reynolds number
ที่ต่ำกว่า 2,000 ประสิทธิภาพการกวนจะลดลงมาก ดังนั้นใบ
Hydrofoil ที่มีค่า solidity มากขึ้นกว่า 65% จึงใช้กวนของเหลวที่มีความหนืดมากขึ้นหรือมีค่า
Reynolds number อยู่ระหว่าง 1,000 -2,000 |
|
|
|
